英創力第一款I(lǐng)C載板出貨！

發布時間：

2024-05-04

英創力

創新發展 實力開局

載板事業部

第一款I(lǐng)C載板出貨??！

 IC 載板（IC Package Substrate）是連接并傳遞裸芯片（DIE）與印刷電路板 (PCB)之間信號的載體，是封裝測試環節中的關鍵，它是在PCB板的相關技術基礎上發展而來的，用于建立 IC 與 PCB之間的訊號連接，起著“承上啟下”的作用。

隨著終端電子產品往多功能化、智能化和小型化方向發展，高集成電路需求加速了封裝載板市場規模高速增長，在封裝載板市場中，WB-BGA封裝類型載板所占市場份額巨大，封裝產品廣泛應用于手機、智能家居、智能穿戴等領域。

產品介紹

層數

2層

表面

處理

Soft gold+EB(電鍍軟金+回蝕引線）

成品

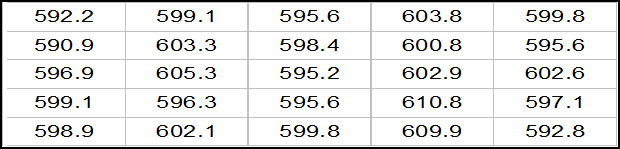

板厚

600±50μm

封裝

方式

WB-BGA

應用

領域

民生消費類IC

產品

特性

①最小線寬線距40/40μm

②最小孔徑150μm

③平整度≤8μm

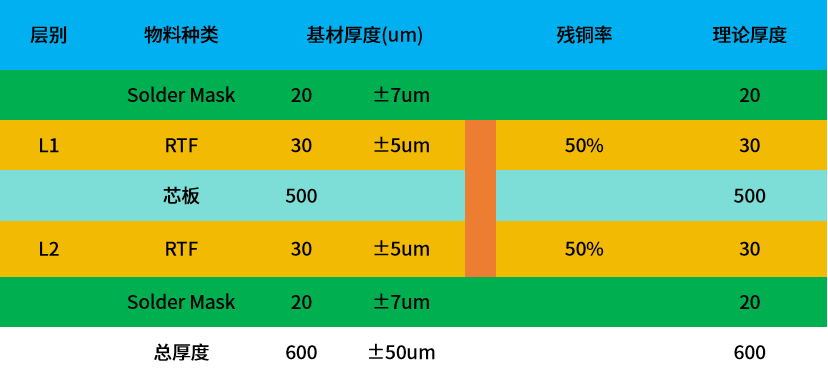

疊層設計

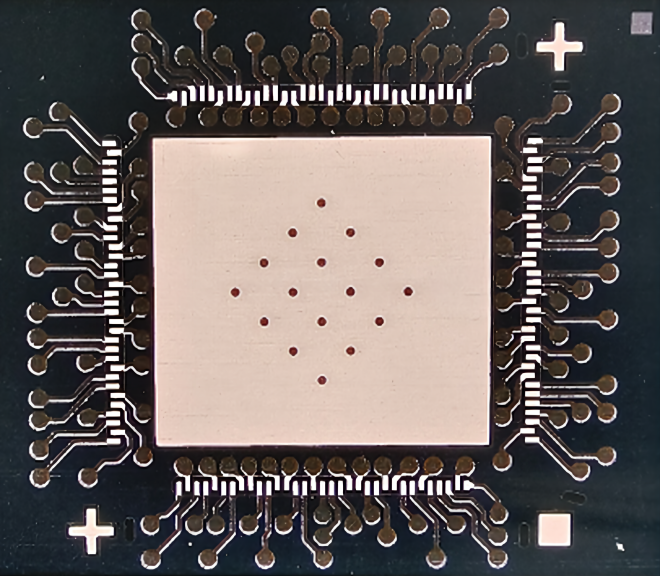

綁定金手指PAD

● 中心位置大金面貼芯片,通過通孔導通底部散熱。

● 一排33只打線金手指,總計132金手指。

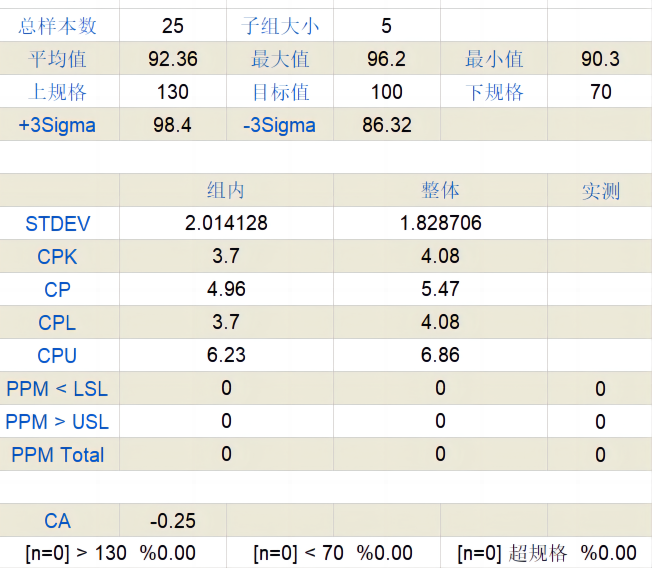

● 金手指寬度 CPK 4.08。

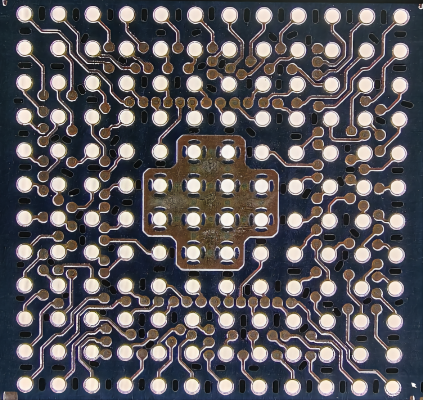

BGA焊盤寬度

● 中心位置大金面貼芯片,通過通孔導通底部散熱。

● 一排12個植錫球焊盤,總計144焊盤。

● 焊盤寬度 CPK 3.31。

拉力測試

● 金線綁定拉力測試,判定ACC。

● 最小拉力大于等于≥3g,其中最小拉力4.212g。

● 光學十字標點,中心直角判讀容易。
